用户指南IM 2500/3000/3500/4000/5000/6000
GS3025m/GS3030m/GS3035m/GS3040m/GS3050m/GS3060m

组件名称与功能指南

注意

  • 请勿堵塞本机通风孔。否则由于内部元件过热可能会导致火灾。

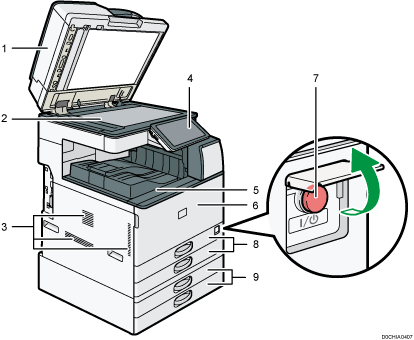

前视图和左视图

带有编号的主机单元插图

  1. 曝光玻璃盖/自动送稿器（ADF）

    放低盖子，压住曝光玻璃上的原稿。

    如果将一叠原稿装到ADF中，ADF就会一张张地自动输送原稿。

    将原稿放入自动送稿器（ADF）中

  2. 曝光玻璃

    将原稿正面朝下放在此处。

    将原稿放置在曝光玻璃上

  3. 通风口

    防止过热。

    在进行大批量打印之后，通风扇可能会继续工作以降低机器内的温度。

  4. 控制面板

    控制面板的名称及功能

  5. 内纸盘1

    复印/打印的纸张和传真消息输送到此处。并且纸张会输出到内纸盘内部的纸架下方。

    压纸器插图

  6. 前盖

    打开以更换碳粉盒或废碳粉瓶。

    更换碳粉

    更换废粉瓶

  7. 主电源开关

    要打开和关闭电源，请打开主电源开关的盖子并按主电源开关。

    打开和关闭电源

  8. 纸盘组（纸盘1-2）

    标准纸盘组。在此处装纸。

    将纸张装入纸盘

  9. 下纸盘组

    可选纸盘组。在此处装纸。

    将纸张装入纸盘

注

  • 使用压纸器时，请始终遵循下列注意事项。

    • 请不要在压纸器前放置任何物体。否则可能会造成卡纸。

    • 拉出复印/打印的纸张后，请勿将其放回压纸器下方。否则可能会造成故障或卡纸。

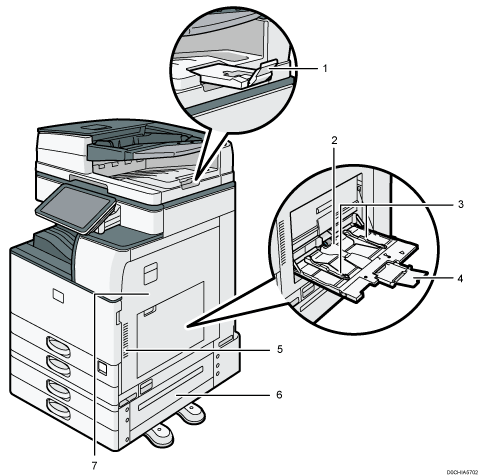

前视图和右视图

带有编号的主机单元插图

  1. ADF延伸板

    拉出这个延伸板，以防止尺寸大于B4 JIS或81/2 × 14的原稿滑落。

  2. 手送台

    用以在OHP投影片、不干胶标签和那些无法装入纸盘组的纸张上复印或打印。

    将纸张装入手送台

  3. 纸张导板

    通过手送台送纸时，请将纸张导板靠紧纸张。

  4. 延伸板

    通过手送台送入的纸张大于A4横向, 81/2 × 11时，请拉出此延伸板。

  5. 通风口

    防止过热。

    在进行大批量打印之后，通风扇可能会继续工作以降低机器内的温度。

  6. 右下盖

    打开此盖取出卡住的纸张。

  7. 右盖

    打开此盖取出卡住的纸张。

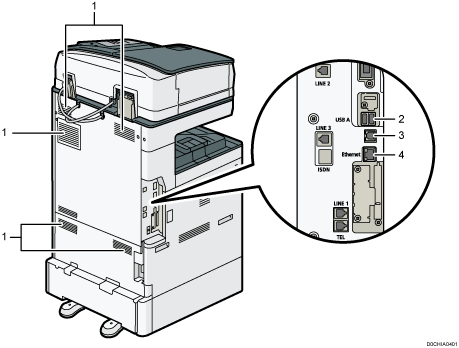

后视图和左视图

带有编号的主机单元插图

  1. 通风口

    防止过热。

    在进行大批量打印之后，通风扇可能会继续工作以降低机器内的温度。

  2. USB主机接口

    这个端口用于连接IC卡验证设备。

  3. USB 2.0接口

    这个端口用于通过USB电缆连接机器和计算机。

  4. 以太网接口

    这个端口用于将机器连接到网络或通过因特网使用远程管理服务（RICOH @Remote）。
